Nhiệt lượng kế lan truyền ngọn lửa

TESTech Instrument (Suzhou) Technologies là một trong những nhà sản xuất và cung cấp nhiệt lượng kế truyền ngọn lửa hàng đầu tại Trung Quốc. Chào mừng bạn đến với thiết bị kiểm tra cao cấp bán buôn với giá cạnh tranh từ nhà máy của chúng tôi. Nếu bạn có bất kỳ yêu cầu nào về báo giá, xin vui lòng gửi email cho chúng tôi.

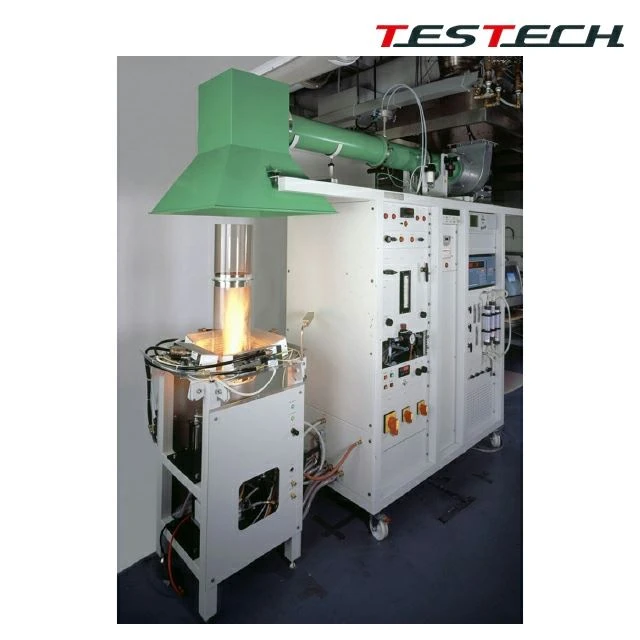

Nhiệt lượng kế truyền ngọn lửa (FPA) mô tả hành vi cháy trong các thử nghiệm cháy ở quy mô tương ứng bằng cách đo các đặc tính dễ cháy của vật liệu.



Các thông số đo chính bao gồm thời gian bắt lửa, tốc độ tổn thất khối lượng, tốc độ giải phóng nhiệt bao gồm tốc độ giải phóng nhiệt hóa học và đối lưu và tốc độ tạo khói.



Phạm vi thử nghiệm bao gồm nhiều loại vật liệu, linh kiện, sản phẩm cuối cùng và vật liệu polyme nhưng không phù hợp với các vật thể nổ.



Các kết quả thử nghiệm có thể được sử dụng để đánh giá khả năng cháy vốn có của vật liệu và cung cấp cơ sở cho các mô hình lan truyền ngọn lửa, mô hình phát triển đám cháy, đánh giá mối nguy hiểm, thiết kế xây dựng và sản phẩm cũng như phát triển vật liệu.





• Tủ điều khiển tiêu chuẩn với máy tính và hệ thống điều khiển thông minh Labview giúp vận hành thuận tiện.
• Máy tính điều khiển toàn bộ quá trình thử nghiệm bằng tính năng tự động đánh lửa và đo thời gian cháy tự động.
• Lò sưởi hồng ngoại gồm sáu đèn thạch anh 500 W.
• Bộ đánh lửa ống gốm bốn{0}}lỗ.
• Bể chứa nước lạnh bằng thép không gỉ có tốc độ dòng nước 2,0 L/phút và nhiệt độ nước đầu vào không quá 20 C.
• Hệ thống cân sử dụng các phần tử cảm biến áp suất của máy đo biến dạng có độ chính xác lên tới 0,1 g và phạm vi cân từ 0 đến 3 kg.





• Đánh lửa bằng tia lửa điện 10 kV có thiết bị phun lửa an toàn.
• Bộ phận đánh lửa được định vị tự động bằng một đòn bẩy kết nối với cơ cấu đóng.
• Tự động đánh lửa, tự động định thời gian và tự động ngắt gas khi tắt lửa.





• Bao gồm quạt hướng trục, ống xả bằng thép không gỉ, tấm khuếch tán, máy hút khói, ống xả, lưu lượng kế lỗ và nhiệt kế.
• Xây dựng bằng thép không gỉ kéo dài tuổi thọ.
• Bao gồm tủ hút, đầu dò mẫu khí, quạt hút có lưu lượng điều chỉnh từ 0 g/s đến 50 g/s và độ chính xác ít nhất 0,1 g/s, và thiết bị đo lưu lượng lỗ với cặp nhiệt điện và cảm biến áp suất chênh lệch.
• Lưu lượng khí thải thử nghiệm điển hình là 24 L/s.





• Bao gồm dụng cụ lấy mẫu hình khuyên, bơm hút, bộ lọc hạt, bẫy lạnh, van xả, bộ lọc độ ẩm và bộ lọc CO2.
• Lọc ba{0}}giai đoạn với độ chính xác lọc là 0,5 um.
• Bẫy lạnh lạnh với hệ thống làm mát máy nén và kiểm soát nhiệt độ từ 0 đến 5 C.
• Lưu lượng bơm hút 33 L/phút, độ chân không 700 mmHg, áp suất 2,5 bar.
• Ống sấy để lọc độ ẩm và tạp chất.
• Bộ điều khiển lưu lượng để kiểm soát lưu lượng lấy mẫu.
• Bộ lấy mẫu có 12 lỗ ngược với hướng luồng khí, có bộ lọc bồ hóng bên trong, nằm cách máy hút khói 685 mm.





• Máy phân tích oxy thuận từ với phạm vi từ 0 đến 25 phần trăm, cảm biến oxy servomex nhập khẩu và phản hồi tuyến tính.
• Hệ thống laze để đo mật độ khói sử dụng điốt quang, laze neon-heli 0,5 mW và bộ tách sóng quang sơ cấp và dự phòng; khung định vị và các bộ lọc mật độ trung tính 0,3 và 0,8 là tùy chọn để hiệu chuẩn.
• Cảm biến tải có độ chính xác cao- đo lường sự thay đổi khối lượng của mẫu trong quá trình thử nghiệm, phạm vi từ 0 đến 2000 g, độ phân giải 0,01 g; yêu cầu trọng lượng mẫu thực tế nhỏ hơn 500 g.
• Hệ thống điều khiển nhiệt độ PID với ba cặp nhiệt điện 1 mm để đo nhiệt độ hình nón bức xạ và một cặp nhiệt điện có vỏ bọc 1 mm cao hơn tấm lỗ 100 mm.
• Lưu lượng khí thải được tính toán từ chênh lệch áp suất trên một tấm lỗ có-có cạnh sắc với đường kính trong 57 mm cộng hoặc trừ 1 mm, được liên kết với hệ thống điều khiển để kiểm soát tốc độ không khí tự động.





• Máy đo thông lượng nhiệt nhiệt điện Medtherm nhập khẩu với hệ thống làm mát bằng nước, dải thiết kế từ 0 đến 100 kW/m2, độ chính xác cộng hoặc trừ 3%, độ lặp lại cộng hoặc trừ 0,5%.
• Hệ thống hiệu chuẩn đầu đốt sử dụng khí mêtan có độ tinh khiết 99,5%, được điều khiển bằng lưu lượng kế khối lượng khí mêtan.
• Hệ thống làm mát bằng nước được cung cấp để làm mát đồng hồ đo thông lượng nhiệt nhập khẩu trong quá trình vận hành.





• Hệ thống điều khiển Labview chuyên dụng với giao diện thân thiện và điều khiển chính xác.
• Hệ thống có thể hiển thị trạng thái thiết bị, hiệu chuẩn thiết bị, lưu trữ kết quả hiệu chuẩn, thu thập dữ liệu kiểm tra, tính toán các thông số cần thiết, hiển thị kết quả theo tiêu chuẩn và trung bình nhiều lần kiểm tra.
• Máy tính phía trên giao tiếp với PLC thông qua mô-đun giao tiếp RS485 để truyền dữ liệu và điều khiển chuyển động.
• Mô-đun điều khiển nhiệt độ PID được liên kết với mô-đun điều chỉnh nguồn để điều chỉnh nhiệt độ-không đổi thông qua PLC.
• Mô-đun thu thập và xử lý tín hiệu được liên kết với mô-đun điều khiển mạch luồng khí để điều chỉnh thông minh tốc độ không khí đặt trước.
• Mô-đun xoay cơ học được liên kết với các cổng I/O PLC để điều khiển trạng thái đóng của cơ cấu quay.
• Cửa sổ kính và phần mềm điều khiển tạo điều kiện thuận lợi cho việc bắt đầu kiểm tra, kiểm soát quy trình, cài đặt tham số, thu thập dữ liệu, lưu trữ và in bảng và đường cong.
• Hệ thống lưu trữ số mẫu, đường cong nhiệt độ và dữ liệu thử nghiệm trong cơ sở dữ liệu nội bộ, đồng thời hỗ trợ truy vấn theo số mẫu và ngày thử nghiệm.
• Máy phân tích khí có thể đo chính xác nồng độ O2, CO và CO2 trong khí với độ chính xác 0,02%.





tham số	Giá trị
Máy đo thông lượng nhiệt	Loại nhiệt điện, phạm vi thiết kế từ 0 đến 100 kW/m2, độ chính xác +/- 3%, độ lặp lại +/- 0.5%
Phạm vi cân mẫu	0 đến 2000 g, độ chính xác 0,1 g
Máy phân tích oxy	Loại thuận từ, phạm vi 0 đến 25%, đáp ứng tuyến tính, 10% đến 90% thời gian đáp ứng dưới 12 giây, độ ồn đầu ra không quá 50 ppm, độ lặp lại thấp hơn 100 ppm
Máy phân tích CO2	Loại hồng ngoại, phạm vi 0 đến 10%, độ chính xác +/- 0.01%
Quạt hút	Lưu lượng có thể điều chỉnh 0 đến 50 g/s, độ chính xác 0,1 g/s
Bẫy lạnh	Loại máy nén, 0 đến 5 C
Bơm màng	Tốc độ dòng chảy 33 L/phút
Hiệu suất máy dò	Độ chính xác tiêu chuẩn màu sắc +/- 5%, độ truyền tuyến tính đầu ra nhỏ hơn 1%, độ truyền tuyệt đối nhỏ hơn 1%





• Thông lượng nhiệt tới hạn.
• Thông số phản ứng nhiệt (TRP).
• Nhiệt đốt hiệu quả.
• Tốc độ giải phóng nhiệt hóa học và đối lưu.
• Chỉ số lan truyền ngọn lửa (FPI).
• Tốc độ tạo khói.





Thành phần	Cấu hình
Cặp nhiệt điện	Omega nhập khẩu Mỹ số lượng 2
Máy đo thông lượng nhiệt	Medthem nhập khẩu Mỹ số lượng 1
Đồng hồ đo áp suất	Airtec, Đài Loan, số lượng 3
Van điều chỉnh áp suất	Airtec, Đài Loan, số lượng 3
Van điện từ	Juliang Thượng Hải, số 2
Hệ thống điều khiển PLC	Siemens, số 1
Màn hình cảm ứng	Công nghệ Thiên Côn, số 1
Phần mềm điều khiển	Labview, số 1
Quạt ly tâm	Đài Loan, số lượng 1
Máy phát áp suất vi sai	Nhập khẩu, số lượng 1
Lọc	2 ừm, số lượng 3
bình ngưng	Hệ điều hành máy nén, số lượng 1
Máy phân tích oxy	Cảm biến nhập khẩu số lượng 1
Máy phân tích CO2 và CO	Máy phân tích hồng ngoại, số lượng 1
Nguồn sáng mật độ khói	Máy phát laser neon helium{0}}nhập khẩu, số lượng 1
Điốt quang silic	Nhập khẩu từ Nhật Bản số lượng 1
Trao đổi liên hệ	Schneider, thương hiệu nhập khẩu, số lượng 1
Bảo vệ quá tải	Schneider, thương hiệu nhập khẩu, số lượng 1
Bộ ngắt mạch	Schneider, thương hiệu nhập khẩu, một số
Tủ	Tủ sơn tiêu chuẩn, số lượng 1
Dụng cụ nội bộ	Thép không gỉ SUS304, một số





Yêu cầu	Đặc điểm kỹ thuật
Kích thước thiết bị	Kích thước tổng thể 1800 mm x 600 mm x 2400 mm; tổng chiều cao 3200 mm bao gồm cả ống xả hướng lên trên 800 mm
Không gian xung quanh	Để khoảng cách ít nhất 1 đến 1,5 mét xung quanh thiết bị
Tình trạng sàn	Sàn phẳng
Xáo trộn không khí	Không có luồng không khí bên ngoài nào được phép vào phòng trong quá trình thử nghiệm
Ống xả	Cung cấp ống xả có đường kính ống xả 110 mm
Yêu cầu về điện	220V, 7000W, 35A; cáp nguồn vào ít nhất 6 mm2
Cấp nước	Nước máy; lưu lượng 6 đến 12 mL/s; áp suất 275 đến 620 kPa; nhiệt độ 16 đến 54 C; không ngưng tụ hoặc sôi
Khí phụ trợ	Nitơ có độ tinh khiết ít nhất 99,5%, mêtan 99,5%, 8,5% CO2 và 0,85% CO; áp suất giao diện trong vòng 1 MPa; không khí khô
Vật tư tiêu hao	Vôi amiăng, canxi sunfat và silica gel; 500 đến 1000 g mỗi cái
Thẩm quyền giải quyết	Phòng nhiệt độ và độ ẩm không đổi để chuẩn bị mẫu; bình chữa cháy trong phòng thí nghiệm
